Représentation des données cartographiques

Thématiques et légendes

Le bouton "Carte" dans le panneau de droite donne accès à :

  • l'onglet Thématiques : liste l'ensemble des couches disponibles dans l'application avec leurs paramétrages graphiques et leurs seuils d'affichage ;

  • l'onglet Légende : reprend, de manière dynamique, les couches visibles dans l'espace cartographique avec leur représentation sous forme de légende (cette légende sera imprimée lors d'une demande d'impression de l'espace carte).

Les thématiques :

Les couches d'informations sont regroupées en thèmes et sous-thèmes.
Le symbole devant le libellé du thème permet de consulter les couches d'informations contenues dans le thème (des couches d'informations complémentaires, des analyses thématiques, certaines regroupées en sous-thèmes, ... ).
Un clic sur la flèche déplie le contenu de la thématique et la flèche pointe alors vers le bas .
Un nouveau clic sur la flèche replie la thématique.

L'affichage des couches d'information :

Le symbole devant chaque couche ou groupe de couches indique la visibilité des couches dans l'espace carte :

  • l'œil ouvert : la couche est visible et son libellé apparaît en noir dans la liste des couches ;
  • l'œil fermé : la couche n'est pas visible et son libellé passe en gris (la couche est inactive).

En cliquant sur l'œil, l'utilisateur peut interagir sur la visibilité des couches. Dans le cas d'une analyse thématique, il peut agir de la même façon sur chacun des postes de légende de l'analyse.

Certaines couches dont la visibilité est pourtant activée (œil ouvert) restent en grisé dans l'onglet Thématiques et sont invisibles sur la carte.
Ces couches comportent un seuil de visibilté paramétré, par souci de lisibilité, pour que les informations ne s'affichent qu'à certaines échelles. Il faut, dans ces cas, zoomer (ou dézoomer) jusqu'à atteindre les seuils d'affichage pour les visualiser dans l'espace carte.

Exemple : à l'échelle du 1/125000, la couche "Communes" n'apparaît pas sur la carte et son libellé est grisé dans l'onglet Thématiques.

Exemple : à l'échelle du 1/75000, la couche "Communes" apparaît sur la carte et son libellé passe en noir dans l'onglet Thématiques.

L'icône , affichée à droite d'une couche dans l'onglet Thématiques, indique que la couche comporte des étiquettes et qu'il est possible de les faire ou non appraître sur la carte.
Par défaut, elles sont visibles mais peuvent êtres masquées en cliquant sur l'icône :

  • "T" : les étiquettes sont affichées ;
  • "T" barré : les étiquettes sont masquées.

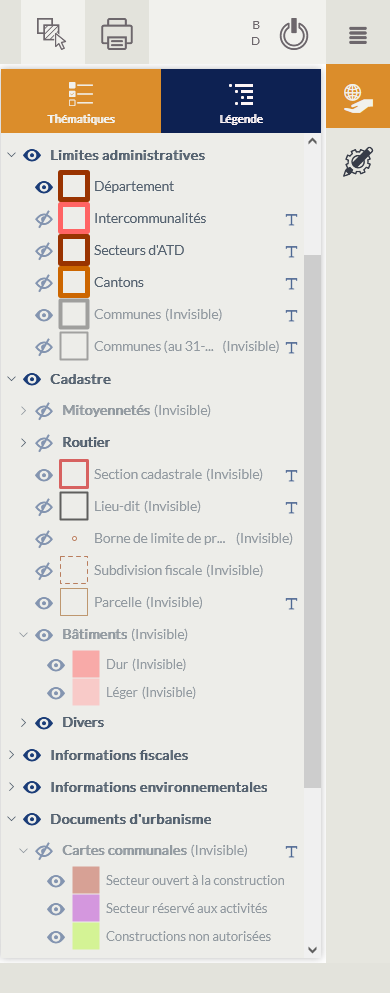

Liste des thématiques :

  • Limites administratives regroupe les couches des périmètres administratifs (département, intercommunalités, cantons, communes, ...) ;

  • Cadastre réunit l'intégralité des éléments graphiques du plan cadastral (sections cadastrales, parcelles, bâtiments, mitoyennetés, ...) ;

  • Informations fiscales donne accès aux secteurs d'évaluation de la fiscalité professionnelle ;

  • Informations environnementales rassemble différentes couches produites par la DREAL Normandie, l'UDAP, la DDTM50 et l'IGN (réseau hydrographique, périmètres de protection des monuments historiques, sites classés/inscrits, ZNIEFF, zones inondables, ...) ;

  • Documents d'urbanisme permet de visualiser les zonages des documents d'urbanisme : cartes communales, PLUi, PLU et POS.

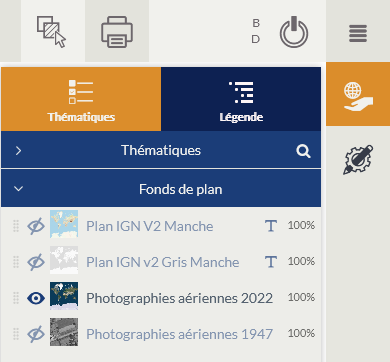

Liste des fonds de plan :

  • Plan IGN V2 Manche (en couleur et en niveaux de gris) est le fond de plan de l'IGN en 18 niveaux de zoom permettant de visualiser une cartographie riche et précise de la France des grandes aux petites échelles ;

  • Photographies aériennes 2022 ou ORTHO HR® 2022 de l'IGN est composé d’images aériennes à haute résolution (20 cm) du département de la Manche ;

  • Photographies aériennes 1947 ou BD ORTHO® Historique de l'IGN est un assemblage de prises de vues aériennes réalisées entre 1947 et 1965.
